คุณสมบัติของโรงคว้านแนวตั้งและแนวนอน
01
แกนหมุนแนวตั้ง

ความเร็วแกนหมุน (สายพาน): 8000rpm
มอเตอร์แกนหมุน: 11KW

คุณสมบัติของโรงคว้านแนวตั้งและแนวนอน
02
การควบคุมซีเอ็นซีสี่แกน

โปรแกรมแก้ไขโปรแกรมคอมพิวเตอร์ CNC ซึ่งเป็นโมดูลบทสนทนาที่พัฒนาขึ้นเป็นพิเศษในตัว ยังคงรักษาฟังก์ชันการทำงานแบบเดิมไว้ โดยเครื่องหนึ่งเครื่องมีสามฟังก์ชัน

คุณสมบัติของโรงคว้านแนวตั้งและแนวนอน
03

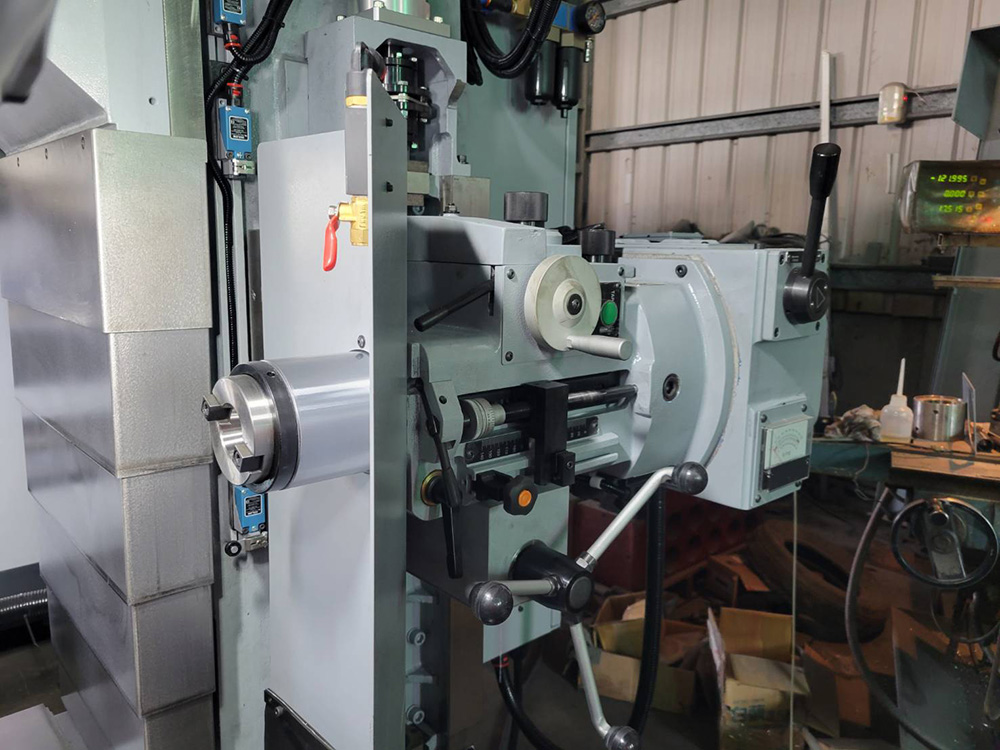

กลไกการตัดแนวนอนของ HK

สามารถติดตั้งสปินเดิลประเภทต่างๆ ได้ตามความต้องการในการประมวลผล และสามารถควบคุมได้ด้วยโปรแกรม ด้วยโต๊ะจัดทำดัชนี CNC จึงสามารถประมวลผลรูปทรงหลายเหลี่ยมได้

คุณสมบัติของโรงคว้านแนวตั้งและแนวนอน
04

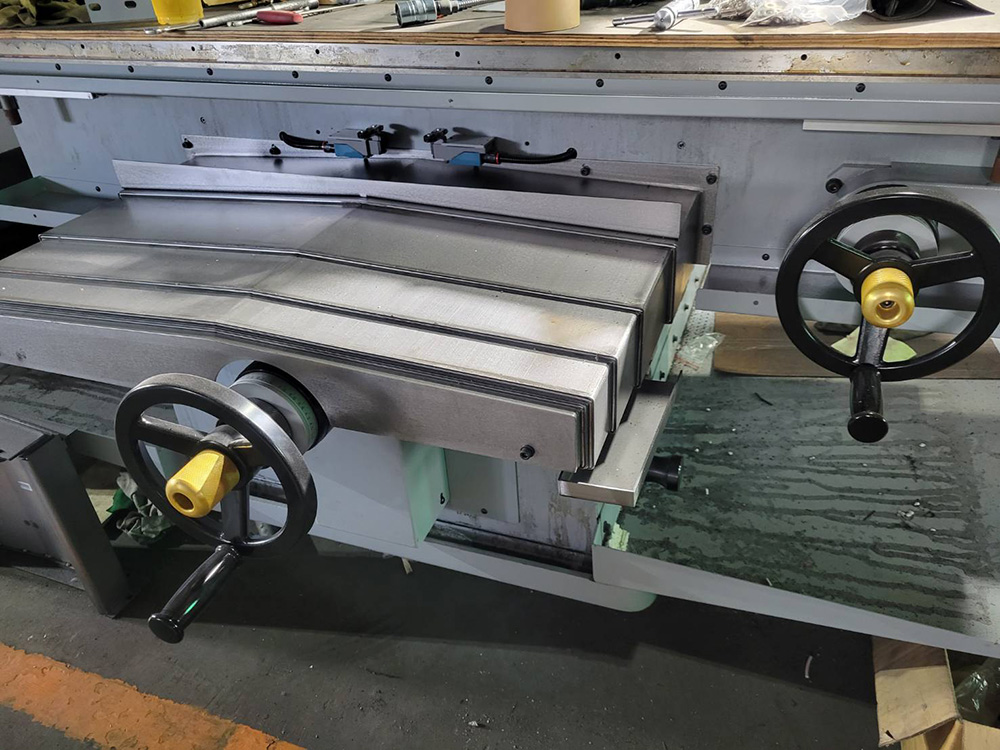

Handwheels แบบดั้งเดิมของแกน X และ Y

คงไว้ซึ่งการทำงานของวงล้อจักรแบบดั้งเดิม น้ำหนักเบา ยืดหยุ่น แม่นยำ และมีมนุษยธรรม

คุณสมบัติของโรงคว้านแนวตั้งและแนวนอน
05
Handwheels แบบดั้งเดิมของแกน X และ Y

คงไว้ซึ่งการทำงานของวงล้อจักรแบบดั้งเดิม น้ำหนักเบา ยืดหยุ่น แม่นยำ และมีมนุษยธรรม

คุณสมบัติของโรงคว้านแนวตั้งและแนวนอน
06
นิตยสารเครื่องมือประเภทแขน

บีที#40
เส้นผ่านศูนย์กลางเครื่องมือสูงสุด: ø80/ø150 (มีดเปล่าที่อยู่ติดกัน)
ความยาวมีดสูงสุด: 300 มม
น้ำหนักเครื่องมือสูงสุด: 7KG
ความจุนิตยสารเครื่องมือ: 24刀

โครงสร้างการส่งกำลังของหัวเกียร์
ระบบส่งกำลังเกียร์แกน Z
(พร้อมที่จับแบบแมนนวล)
การส่งผ่านบอลสกรูแกน Z
(ไม่มีที่จับแบบแมนนวล)

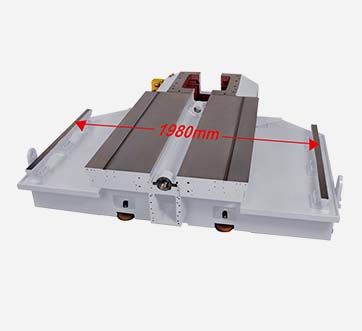

ฐานสองทางควิดเวย์
สำหรับเอ็กซ์การท่องเที่ยว1300มม
สำหรับเอ็กซ์การท่องเที่ยว1500มม
ฐาน DuFour-quideway
สำหรับเอ็กซ์การท่องเที่ยว2400มม
ที่ชื่นชอบมากที่สุดของเจ้านายคนงาน-คำแนะนำ
ซีเอ็นซี +คำแนะนำ+ธรรมเนียม= ไตร-ใช้

เครื่องกัด Ox มีฟังก์ชัน CNC+คำแนะนำ+แบบดั้งเดิม=3-in-1 พร้อมสวิตช์อิสระสำหรับแต่ละโหมด แกน X, Y และ Z มีการติดตั้งระบบขับเคลื่อนบอลสกรูและการควบคุมเซอร์โวมอเตอร์อิสระ สามารถใช้ร่วมกับกลไกการกัดข้าง (แกน A) เพื่อให้ได้การตัดเฉือนทั้งแนวตั้งและแนวนอน นอกเหนือจากการกัดแบบแมนนวลแล้ว การทำงานทั้งหมดสามารถตั้งโปรแกรมและควบคุมโดยคอนโทรลเลอร์ CNC ได้ โดยใช้รหัส G/M มาตรฐานหรือฟังก์ชันถ่ายโอนโปรแกรม (CAD/CAM) คอนโทรลเลอร์ยังมีฟังก์ชันการสอนที่พัฒนาขึ้นเป็นพิเศษ ซึ่งแนะนำผู้ปฏิบัติงานผ่านการป้อนพารามิเตอร์โดยใช้กราฟิกที่ใช้งานง่าย นอกจากนี้ยังมีการจำลองเส้นทางแบบกราฟิกเพื่อช่วยผู้ปฏิบัติงานตรวจสอบความถูกต้องของอินพุตโปรแกรม สิ่งนี้ช่วยให้ผู้ใช้ CNC ที่ไม่เชี่ยวชาญสามารถปรับตัวได้อย่างรวดเร็ว ขณะเดียวกันก็สามารถเปลี่ยนไปใช้โหมดแบบดั้งเดิมได้ โดยยังคงรักษาฟังก์ชันการทำงานแบบเดิมๆ ไว้ได้ ประกอบด้วยคุณลักษณะที่เป็นมิตรต่อผู้ใช้ น้ำหนักเบา ยืดหยุ่น และแม่นยำ ทำให้เป็นที่ชื่นชอบในหมู่ช่างเครื่องที่มีประสบการณ์

การทำงาน :
  • การทำงานของรหัส G/M ทั่วไป
  • การแก้ไขพื้นหลัง
  • ฟังก์ชั่นโปรแกรม
  • ฟังก์ชั่นการส่งโปรแกรม
  • ภาษาข้ามชาติ
  • จอแสดงผลจำลอง Pattem
  • จอแสดงผลการวินิจฉัยตนเองของฮาร์ดแวร์
  • โปรแกรมดำเนินการ MPG
คำแนะนำ
การกลึงแบบแบน
การกลึงโปรไฟล์ภายนอก
การตัดเฉือนโปรไฟล์ภายใน
การตัดเฉือนรูปหลายเหลี่ยม
การตัดเฉือนรูปร่าง
การตัดเฉือนแบบวงกลมภายนอก
การกลึงแบบวงกลมภายใน
การกลึงรัศมีมุม
การเจาะอาร์เรย์รู
การขุดเจาะตามอำเภอใจ
การเจาะ PCD
การกรีดแบบลอยตัว
การขยายตัวของเคาเตอร์ซิงค์
โครงสร้างการตัดแต่งขึ้นรูปด้วยเครื่องจักรประเภทแนวนอน
โครงสร้างการตัดเฉือนประเภทแนวนอน H (อุปกรณ์เสริม)
ข้อมูลจำเพาะของหัวกัดแนวนอน NT/BT#40(#50)
มอเตอร์แกนหมุน NT#40 5HP/4P,NT#50 7.5HP/4P
การเคลื่อนที่ในแนวตั้ง NT#40:370(op:500)mm, NT#50:570mm
สกรูหรือบอลสกรู NT#40, บอลสกรู NT#50
ความเร็วในการเคลื่อนที่ของการส่งเซอร์โวแบบไม่มีขั้นตอนแบบลดความเร็ว 10~1200มม./นาที
ความเร็วแกนหมุน: NT#40:57~1227rpm, NT#50:62~1100rpm(ความเร็ว 6 ขั้น)
โครงสร้างการตัดเฉือนประเภทป้อมปืนแนวนอน HK (อุปกรณ์เสริม)
มีทั้งการแตะ การเจาะ การคว้าน และการกัด
ข้อมูลจำเพาะของหัวกัดแนวนอน NT/BT#40(#50)
มอเตอร์แกนหมุน 5HP/4P(60HZ)
คุณสมบัติการป้อนแกนหมุนอัตโนมัติ โดยแต่ละรอบอยู่ที่ 0.035/0.07/0.14 มม.
การเคลื่อนที่ในแนวตั้ง NT#40:370(op:500)mm, NT#50:570mm
สกรูหรือบอลสกรู Acme (Ø32มม. P=8มม.)
ความเร็วในการเคลื่อนที่ของการส่งเซอร์โวแบบไม่มีขั้นตอนลดความเร็ว 10-1200 มม./นาที
ความเร็วแกนหมุน: ความเร็วต่ำ 57 ~ 432 รอบต่อนาที ความเร็วสูง 424 ~ 3600 รอบต่อนาที
การแปลงความถี่และขั้นตอนน้อย
ระยะป้อมปืน 40 มม
