Velocidad del husillo (cinturón): 8000 rpm
Motor de husillo: 11KW
Editor de programas de computadora CNC, módulo de diálogo desarrollado exclusivo incorporado, conserva las funciones de operación tradicionales, una máquina con tres funciones.
Puede equiparse con diferentes tipos de husillos según los requisitos de procesamiento y puede controlarse mediante programas. Con mesa de indexación CNC, puede procesar poliedros.
Conserva el funcionamiento tradicional del volante, funciones ligeras, flexibles, precisas y humanizadas.
Conserva el funcionamiento tradicional del volante, funciones ligeras, flexibles, precisas y humanizadas.
BT#40
Diámetro máximo de herramienta: ø80/ø150 (cuchilla vacía adyacente)
Longitud máxima del cuchillo: 300 mm
Peso máximo de la herramienta: 7KG

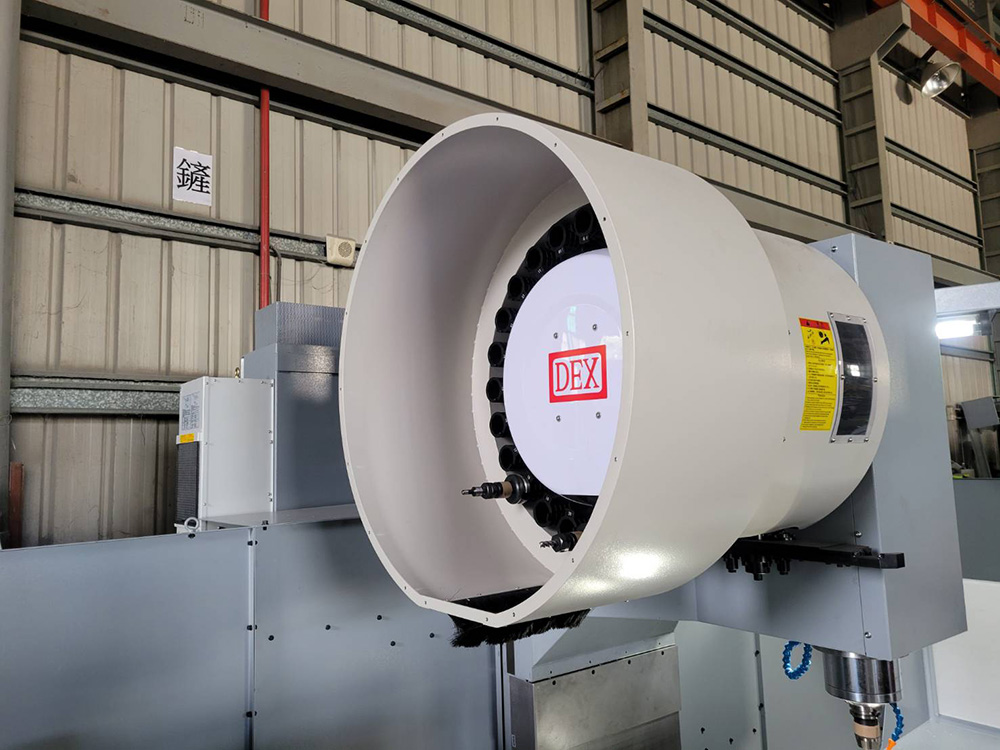

Capacidad del almacén de herramientas: 24刀
(con mango manual)
(sin mango manual)
La fresadora Ox incluye funcionalidad CNC+Instrucción+tradicional=3 en 1, con interruptores independientes para cada modo. Los ejes X, Y y Z están equipados con husillos de bolas y control de servomotor independiente. Se puede combinar con un mecanismo de fresado lateral (eje A) para lograr mecanizado tanto vertical como horizontal. Además de las operaciones de fresado manuales, todas las operaciones pueden programarse y controlarse mediante el controlador CNC, utilizando códigos G/M estándar o funciones de transferencia de programas (CAD/CAM). El controlador también cuenta con una función de enseñanza especialmente desarrollada, que guía a los operadores a través de la entrada de parámetros mediante gráficos intuitivos. También ofrece simulación gráfica de ruta para ayudar a los operadores a verificar la precisión de las entradas del programa. Esto permite que incluso los usuarios de CNC no expertos se adapten rápidamente, al mismo tiempo que permite cambiar al modo tradicional, conservando las funciones operativas convencionales. Incorpora características fáciles de usar, livianas, flexibles y precisas, lo que lo convierte en el favorito entre los maquinistas experimentados.
- Operación general del código G/M
- Edición de fondo
- Función de programa
- Función de transmisión del programa
- Idiomas multinacionales
- Pantalla simulada de patrón
- Pantalla de autodiagnóstico de hardware
- Programa de ejecución MPG
| Estructura de mecanizado de tipo horizontal H (equipo opcional) |
|---|
| Especificaciones del cabezal de fresado de tipo horizontal NT/BT#40(#50) |
| Motor de husillo NT#40 5HP/4P, NT#50 7.5HP/4P |
| Recorrido vertical NT#40:370(op:500)mm, NT#50:570mm |
| Tornillos de bolas o tornillos acme NT#40, tornillos de bolas NT#50 |
| Velocidad de movimiento de la transmisión servo sin paso del reductor 10 ~ 1200 mm/min |
| Velocidad del husillo: NT#40:57~1227rpm, NT#50:62~1100rpm(velocidad de 6 pasos) |
| Estructura de mecanizado tipo torreta horizontal HK (opcional) Se encuentran disponibles roscados, taladrados, mandrinados y fresados. |
|---|
| Especificaciones del cabezal de fresado de tipo horizontal NT/BT#40(#50) |
| Motor de husillo 5HP/4P(60HZ) |
| Función de alimentación automática del husillo, con cada ronda en 0,035/0,07/0,14 mm. |
| Recorrido vertical NT#40:370(op:500)mm, NT#50:570mm |
| Tornillo Acme o husillos de bolas,(Ø32mm P=8mm) |
| Velocidad de movimiento de transmisión servo sin paso reductor 10-1200 mm/min |
| Velocidad del husillo: Baja velocidad 57~432 rpm, Alta velocidad 424~3600 rpm. Conversión de frecuencia y continua. |
| Recorrido de la torreta 40 mm |
