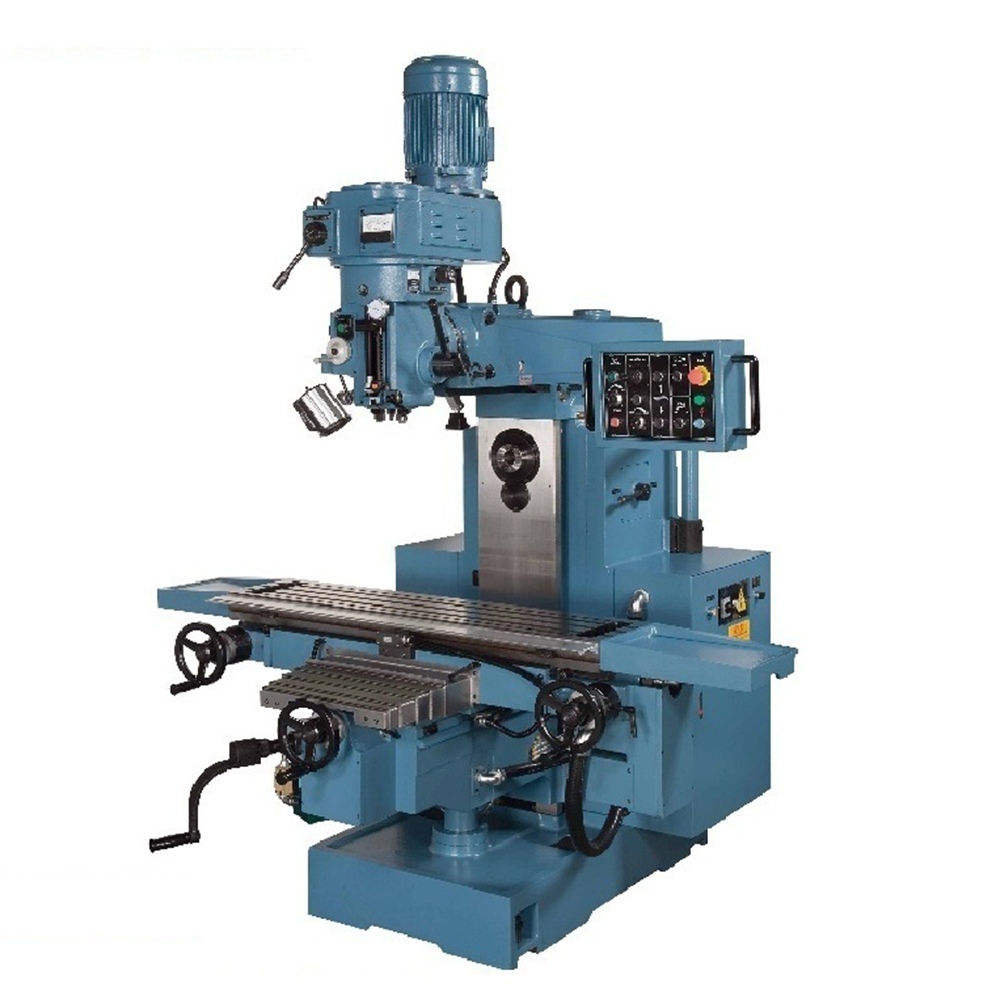

OX-900HVS (Tradición)
ID del modelo：OX-900HVS
Especificación:
Tamaño de la mesa: 1400 x 305 mm
Recorrido longitudinal: 900 mm
Recorrido transversal: 390 mm
Recorrido vertical de la rodilla: 340 mm...Detallado
Tamaño de la mesa: 1400 x 305 mm
Recorrido longitudinal: 900 mm
Recorrido transversal: 390 mm
Recorrido vertical de la rodilla: 340 mm...Detallado
- Descripción
- Especificación
- Accesorios
Velocidad del husillo vertical: 60~4000 rpm
Velocidad del husillo horizontal: 60~2200 rpm
Cono del husillo: NT/BT#40
Ángulo de giro del cabezal: 45° (L&R)
Recorrido del brazo: 650 mm
Recorrido de la pluma: 140 mm
Distancia del husillo a la mesa: 200~600 mm
Distancia del centro del husillo a la superficie de la columna: 150~685 mm
Avance de la pluma por revolución del husillo: 0,035/0,07/0,14 mm
Tamaño de la mesa: 1400 x 305 mm
Recorrido longitudinal: 900 mm
Recorrido transversal: 390 mm
Recorrido vertical de la rodilla: 340 mm
Ranuras en T: 16 x 3 x 63,5 mm
Federado de corte: 0~1500 mm/min
Marcha rápida: 3000 mm/min
Velocidad de elevación de la mesa: 1150 mm/min
Husillo principal vertical: 3,7 kw (5HP) CA
Husillo principal horizontal: 3,7 kw (5HP) CA
Mesa elevadora: 0,75 kw (1HP)
Bomba de lubricación: 150 W
Bomba electromagnética: 40 W
Medida máquina: 1970 x 2100 x 2500 mm
Medida embalaje: 2270 x 1850 x 2200 mm
Peso neto: 2450 kg
Peso cruzado: 2550 kg
Velocidad del husillo horizontal: 60~2200 rpm
Cono del husillo: NT/BT#40
Ángulo de giro del cabezal: 45° (L&R)
Recorrido del brazo: 650 mm
Recorrido de la pluma: 140 mm
Distancia del husillo a la mesa: 200~600 mm
Distancia del centro del husillo a la superficie de la columna: 150~685 mm
Avance de la pluma por revolución del husillo: 0,035/0,07/0,14 mm
Tamaño de la mesa: 1400 x 305 mm
Recorrido longitudinal: 900 mm
Recorrido transversal: 390 mm
Recorrido vertical de la rodilla: 340 mm
Ranuras en T: 16 x 3 x 63,5 mm
Federado de corte: 0~1500 mm/min
Marcha rápida: 3000 mm/min
Velocidad de elevación de la mesa: 1150 mm/min
Husillo principal vertical: 3,7 kw (5HP) CA
Husillo principal horizontal: 3,7 kw (5HP) CA
Mesa elevadora: 0,75 kw (1HP)
Bomba de lubricación: 150 W
Bomba electromagnética: 40 W
Medida máquina: 1970 x 2100 x 2500 mm
Medida embalaje: 2270 x 1850 x 2200 mm
Peso neto: 2450 kg
Peso cruzado: 2550 kg
| Especificación | OX-900HVS | ||
|---|---|---|---|
| Husillo principal | Velocidad del husillo vertical | milímetros | 60~4000 |
| Ángulo de giro de la cabeza | R&L | 45° | |
| Viaje por encima del brazo | milímetros | 650 | |
| viaje de pluma | milímetros | 140 | |
| Distancia del husillo a la mesa | milímetros | 200~600 | |
| Distancia del centro del husillo a la superficie de la columna | milímetros | 150~685 | |
| Velocidad del husillo horizontal | RPM | 60~2200 | |
| Mesa | Área de la mesa de trabajo (LxW) | milímetros | 1400 x 305 |
| Recorrido longitudinal manual/automático | milímetros | 900 | |
| Viaje cruzado | milímetros | 400 | |
| Viaje vertical de la rodilla. | milímetros | 400 | |
| Ranuras en T | milímetros | 16x3 | |
| Avance de corte XY | mm/min | 3000 | |
| Velocidad de alimentación | mm/min | 0~1000 | |
| Motor | Inversor de CA del husillo principal | kilovatios | 3,7 (5 CV) |
| servomotor XY | kilovatios | X, Y=0,75 kw | |
| bomba lubricante | W. | 150 | |
| bomba electromagnética | W. | 40 | |
| Peso y embalaje de la máquina | Medición de la máquina | milímetros | 1970 x 2100 x 2500 |
| Medida del embalaje | milímetros | 1700 x 1900 x 2200 | |
| NO/GW | kg | 2450/2550 |
accesorios estandar
- Caja de herramientas y herramientas.
- Luz de trabajo LED
- Barra de remolque. (manual)
- Equipo de roscado de husillo.
- Cubierta de viruta rastreable en el eje Y
- Husillo de bolas del eje X. Y
- Indicador
Equipamiento opcional
- DRO
- Barra de tiro (neumática)
- Sistema de refrigeración
- Cubierta acrílica
